榫钉紧固件

定位和连结可以在同一个地方．实现了节省空间！

特点

  • 加工工序少，不需要铣刀通孔。
  • 弹性紧固件，可以容许一定的孔径大小偏差。
  • 螺丝孔和同芯位置上加工有锪孔，能够准确快速安装。
  • 定位和定位销同等程度。

带攻丝类型

标准类型

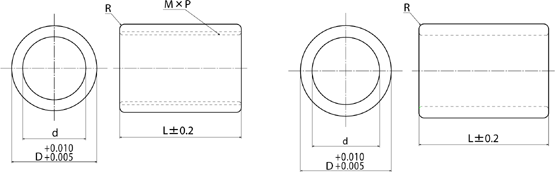

D Type L d R M×P
6 标准

带攻丝		 8 4.2 0.4 -
8 10 5.2 0.4 6×10
10 12 6.3 0.6 8×1.25
12 16 8.4 0.7 10×1.5
14 20 10.4 0.8 12×1.75
18 24 12.5 0.8 14×20.0

*材质：SUJ2　　　硬度：55HRC～

*材料压入的场合，为了拆卸比较容易请做个楔子或攻丝孔。
