J系列

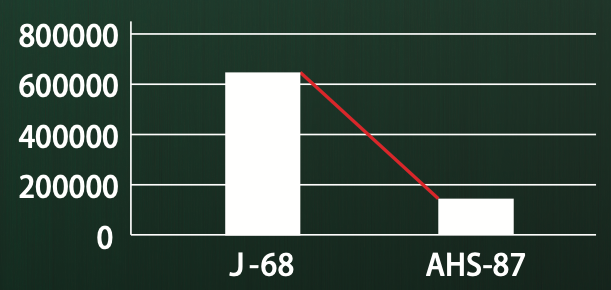

刚性联轴器的构造，和膜片联轴器相比 扭转刚性大约为400%。※
※和本公司的其他产品比较
扭转刚性( N·m/rad )
※ 和膜片联轴器比较

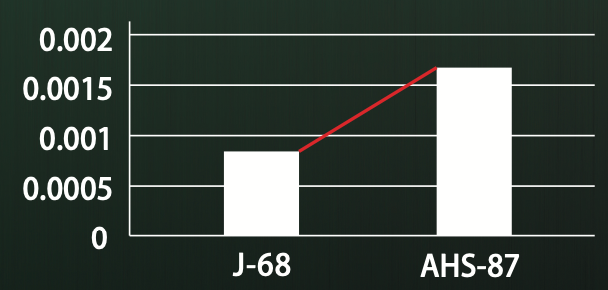

和膜片联轴器相比，惯性力矩减少约1/2 。※
※和本公司的其他产品比较
惯性力矩( kg·m² )
※ 和膜片联轴器比较

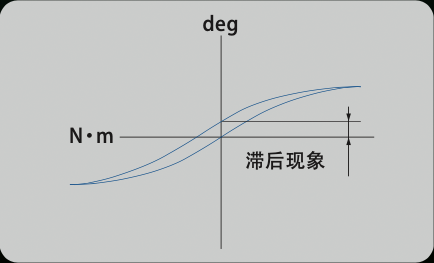

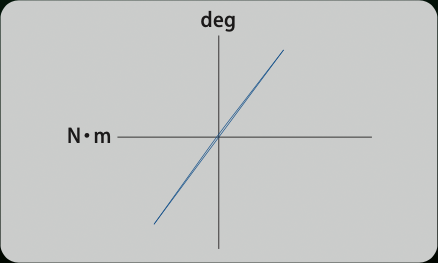

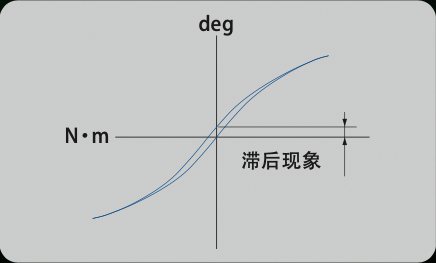

和膜片联轴器比较，空转现象大幅减少
零件个数比较少的简单构造 ，滞后现象大幅减少。
刚性联轴器
柔性联轴器(单膜片)
柔性联轴器(双膜片)
优点
1
刚性联轴器的构造，和膜片联轴器相比扭转刚性大约为400%。※
※ 和本公司的其他产品比较
2
和膜片联轴器相比，惯性力矩减少约1/2。※
※ 和本公司的其他产品比较
3
和膜片联轴器比较，空转现象大幅减少。
4
零件个数比较少的简单构造，滞后现象大幅减少。
式样
型号
d1・d2
mm
最大扭力
N・m
容许轴方向负荷
N×103
扭转刚性
N・m/rad
最高旋转速度
min-1
惯性力矩
Kg・m2
重量
g
J-53 14・15・16・17・18・19・20・22 118 9.81 105000 14500 2.90x10-4 720
J-58 18・19・20・22・24・25 127 9.81 270000 12500 4.13x10-4 840
J-63 19・20・22・24・25・28・30 186 11.8 380000 12000 6.10x10-4 1010
J-68 24・25・28・30・32・35 226 11.8 620000 10000 8.80x10-4 1120
J-73 28・30・32・35・38・40・42 275 12.7 1150000 9000 1.66x10-4 1410
J-78 30・32・35・38・40・42・45・48 461 18.6 1420000 8000 1.85x10-4 1500
※轴径不同, 扭力也不同。 ※扭转刚性, 惯性力矩, 重量是最大轴径时的数值 。
轴防滑扭矩
型号 d1・d2 mm 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48
J-53
轴防滑扭矩
N・m		 68.6 75.3 78.5 83.3 88.2 93.1 98.1 118
J-58 88.2 93.1 98.1 118 123 127
J-63 120 127 140 153 157 177 186
J-68 153 157 177 186 206 226
J-73 180 195 208 226 245 265 275
J-78 290 310 340 370 390 410 440 461
※特殊式样的轴径公差也可以对应 。下订单的时, 请在轴径的后面注明轴径公差(○○)。例)J-68-35-32(m6)

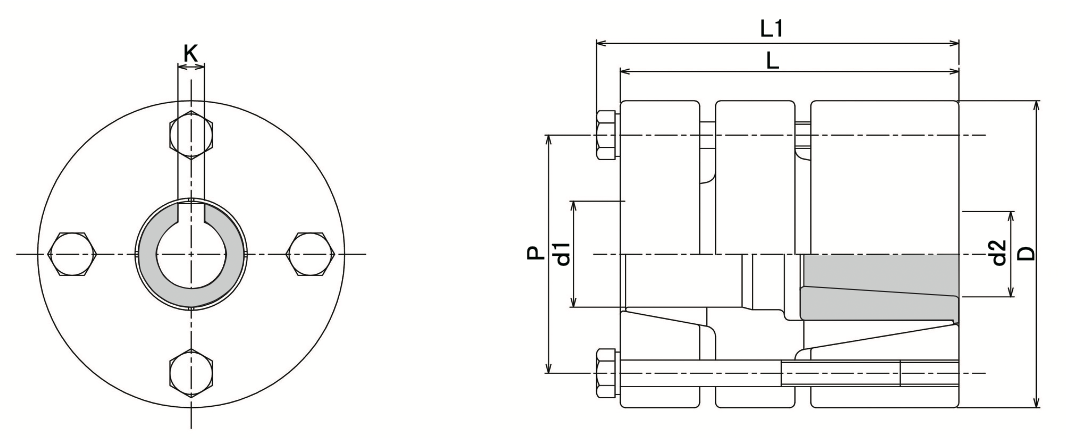

尺寸
单位 Unit: mm
型号 d1・d2 尺寸 锁紧螺丝尺寸
紧固扭矩
N・m
D L L1
J-53 14・15・16・17・18・19・20・22 53 56 61 M6 17.7
J-58 18・19・20・22・24・25 58 58 63 M6 17.7
J- M6 17.7
J-63 19・20・22・24・25・28・30 63 60 65 M6 17.7
J-68 24・25・28・30・32・35 68 60 65 M6 17.7
J-73 28・30・32・35・38・40・42 73 70 75 M6 17.7
J-78 30・32・35・38・40・42・45・48 78 70 75 M6 17.7
锥度轴系列(锥度附件)
型号
d1
mm
d2
mm
最大扭力
N・m
容许轴方向负荷
N×103
最高旋转速度
min-1
惯性力矩
Kg・m2
重量
g
J-58 20・22 16T(1/10锥度) 63.7 9.81 12500 4.88x10-4 1050
型号
d1・d2
mm		 尺寸 锁紧螺丝尺寸
紧固扭矩
N・m
D L L1 K
J-58 20・22 58 64 68.5 5 M5 8.83

【 轴防滑扭矩 】

型号 d1・d2 mm 20 22
J-58
轴防滑扭矩
N・m		 63.7 63.7
产品目录上没有的尺寸和式样也可接受订做，请向各个营业担当询问 。
