MA　标准类型

特点

  1. 轴径φ5～φ85共34种标准化型号
  2. 对中机能对外围、端面的偏差有抑制作用
  3. 勾配角度的平缓设计使得具有自动上锁效果
  4. 可对轮毂内径进行贯通加工
  5. 薄壁、低面压使得轮毂选择范围很广

构造

缔结原理

材质／表面处理

  材质 表面处理
内轮 S45C 相当 -
外轮 S45C 相当 -
内六角螺栓 SCM 435 黑色氧化膜

轮毂的端面偏差精度

课题：安装MA系列胀紧套的轴与轮毂时，测定轮毂的端面偏差精度

MA系列胀紧套因为在内轮设有凸缘，对中效果十分优秀。
轮毂的加工条件和胀紧套的加工精度具有个体差异，适用于想要提高轮毂偏差精度的情况。
注）上面的数值随着轴公差、轮毂公差和加工方法的不同会发生改变，不能保证精确。

使用例

安装例

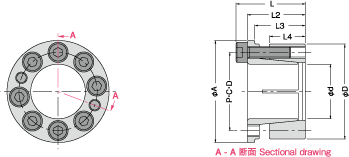

式样・尺寸

单位：mm
型号


d　D		 最大
容许
扭矩
N·m		 最大
容许
推力
kN		 面压 惯性
力矩
kg·m 2 		紧固
扭矩

N·m		 重量


g		 尺寸
轴

N/mm 2 		轮毂

N/mm 2 		L L2 L3 L4 A P·C·D
MA-5-16 7 2.80 249 81 6.27×10 -7 1.9 18 16 13.0 11.2 8.0 18.5 11.7
MA-6-19 14 4.67 318 102 1.36×10 -6 3.9 26 18.3 14.3 12.3 9.0 21.5 14.0
MA-6.35-20 14 4.67 301 97 1.66×10 -6 3.9 29 18.3 14.3 12.3 9.0 22.5 14.35
MA-8-21 22 5.60 239 107 2.03×10 -6 3.9 35 18.6 14.6 12.6 9.3 23.5 15.4
MA-10-23 25 5,500 5.60 186 96 2.92×10 -6 3.9 40 18.8 14.8 12.8 9.5 25.5 17.5
MA-11-24 30 5.60 170 92 3.45×10 -6 3.9 45 19.8 15.8 13.8 9.5 26.5 18.4
MA-12-26 50 8.41 233 115 5.37×10 -6 3.9 53 22 18.0 15.5 10.5 28.5 20.2
MA-14-28 65 9.46 225 120 7.07×10 -6 3.9 61 22 18.0 15.5 10.5 30.5 22.2
MA-15-29 70 9.46 186 106 8.58×10 -6 3.9 66 23 19.0 16.5 11.5 31.5 23.2
MA-16-30 75 9.46 166 98 1.02×10 -5 3.9 75 23.6 19.6 17.1 12.0 33.0 24.2
MA-17-31 110 12.6 197 121 1.17×10 -5 3.9 75 24.1 20.1 17.6 12.5 33.5 25.2
MA-18-32 115 12.6 186 118 1.31×10 -5 3.9 80 24.1 20.1 17.6 12.5 34.5 26.2
MA-19-33 120 12.6 177 114 1.46×10 -5 3.9 81 24.1 20.1 17.6 12.5 35.5 27.2
MA-20-38 220 21.6 234 139 3.70×10 -5 8.8 144 29.1 24.1 21.1 15.3 42.0 30.8
MA-22-40 290 26.0 256 159 4.42×10 -5 8.8 165 29.1 24.1 21.1 15.3 44.0 32.8
MA-24-42 320 26.0 217 142 5.45×10 -5 8.8 180 30.1 25.1 22.1 16.3 46.0 34.8
MA-25-43 350 27.2 216 137 6.15×10 -5 8.8 188 31.1 26.1 23.1 17.3 47.0 35.8
MA-28-46 380 27.0 192 127 8.15×10 -5 8.8 195 31.6 26.6 23.1 17.3 50.0 38.8
MA-30-48 410 27.0 179 122 9.45×10 -5 8.8 208 31.6 26.6 23.1 17.3 52.0 40.8
MA-32-50 440 27.0 156 110 1.14×10 -4 8.8 219 32.6 27.6 24.1 18.3 54.0 42.8
MA-35-57 720 41.1 204 138 2.12×10 -4 15.7 325 36 30.0 26 19.5 62.0 48.4
MA-38-60 770 40.2 178 125 2.62×10 -4 15.7 362 36.5 30.5 26.5 20.0 65.0 51.4
MA-40-62 810 40.2 164 118 3.00×10 -4 15.7 380 37 31.0 27 20.5 67.0 53.4
MA-42-64 850 40.2 156 114 3.32×10 -4 15.7 405 37 31.0 27 20.5 69.0 55.4
MA-45-67 1200 52.9 186 140 3.95×10 -4 15.7 435 37.5 31.5 27.5 21.0 72.0 58.4
MA-48-70 1200 48.2 159 123 4.75×10 -4 15.7 460 38 32.0 27.5 21.0 75.0 61.4
MA-50-72 1500 56.3 173 136 5.35×10 -4 15.7 485 38.5 32.5 28 21.5 77.0 63.4
MA-55-77 1600 56.3 158 127 6.80×10 -4 15.7 520 38.5 32.5 28 21.5 83.0 68.4
MA-60-82 1900 60.3 150 125 8.61×10 -4 15.7 560 39.5 33.5 28.5 22.0 87.0 73.4
MA-65-87 2000 60.3 139 118 1.05×10 -3 15.7 610 39.5 33.5 28.5 22.0 92.0 78.4
MA-70-97 3400 94.8 187 152 1.86×10 -3 37.3 845 44.1 36.1 31.1 24.0 103 86.2
MA-75-102 3900 101.5 187 155 2.22×10 -3 37.3 932 44.1 36.1 31.1 24.0 108 91.2
MA-80-107 4100 101.5 166 142 2.67×10 -3 37.3 1100 45.1 37.1 32.1 25.0 113 96.2
MA-85-112 4400 101.5 157 135 3.10×10 -3 37.3 1270 45.1 37.1 32.1 25.0 118 101.2
单位：mm

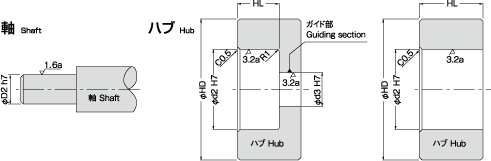

型号 锁紧螺栓 加工尺寸 轮毂材料在屈服应力下的最小外径　HD
尺寸 数量 D2 d2 d3 HL 206 225 245 274 294 343 392
SS400
S10C
S15C		 SS490
S20C
S30C
S35C
S45C
S55C
MA-5-16 M3×10 4 5 16 5 13 25 24 23 22 22 21 20
MA-6-19 M4×12 4 6 19 6 14 33 31 30 29 28 26 25
MA-6.35-20 M4×12 4 6.35 20 6.35 14 34 32 31 29 29 27 26
MA-8-21 M4×12 4 8 21 8 15 38 36 34 32 31 29 28
MA-10-23 M4×12 4 10 23 10 16 39 37 35 34 33 31 30
MA-11-24 M4×12 4 11 24 11 16 39 38 36 35 34 32 31
MA-12-26 M4×15 6 12 26 12 17 49 46 44 41 40 37 36
MA-14-28 M4×15 6 14 28 14 17 55 51 48 45 44 41 39
MA-15-29 M4×15 6 15 29 15 18 52 49 47 44 43 40 39
MA-16-30 M4×15 6 16 30 16 18 51 48 46 44 43 41 39
MA-17-31 M4×15 8 17 31 17 19 61 57 54 50 49 45 43
MA-18-32 M4×15 8 18 32 18 19 62 58 55 51 49 46 44
MA-19-33 M4×15 8 19 33 19 19 62 58 55 52 50 47 45
MA-20-38 M5×18 8 20 38 20 23 87 79 73 67 64 59 56
MA-22-40 M5×18 8 22 40 22 23 112 97 87 78 74 67 62
MA-24-42 M5×18 8 24 42 24 24 98 89 82 75 72 66 62
MA-25-43 M5×18 8 25 43 25 25 96 88 81 75 72 66 62
MA-28-46 M5×18 10 28 46 28 25 95 88 82 76 74 68 65
MA-30-48 M5×18 10 30 48 30 25 95 89 83 78 75 70 67
MA-32-50 M5×18 10 32 50 32 26 91 86 82 77 75 70 67
MA-35-57 M6×20 8 35 57 35 28 129 117 108 100 95 88 83
MA-38-60 M6×20 10 38 60 38 28 122 113 106 99 95 88 84
MA-40-62 M6×20 10 40 62 40 29 119 112 105 99 95 89 85
MA-42-64 M6×20 10 42 64 42 29 120 112 106 100 97 91 87
MA-45-67 M6×20 10 45 67 45 30 154 139 129 118 113 104 98
MA-48-70 M6×20 12 48 70 48 30 140 130 122 114 110 102 97
MA-50-72 M6×20 14 50 72 50 30 160 146 135 125 119 110 104
MA-55-77 M6×20 14 55 77 55 31 159 146 137 128 123 114 108
MA-60-82 M6×20 15 60 82 60 31 166 154 144 135 130 121 115
MA-65-87 M6×20 15 65 87 65 31 167 156 148 138 134 125 119
MA-70-97 M8×25 14 70 97 70 34 250 221 201 182 172 157 147
MA-75-102 M8×25 15 75 102 75 34 272 238 216 194 184 167 155
MA-80-107 M8×25 15 80 107 80 35 250 225 208 190 182 167 157
MA-85-112 M8×25 15 85 112 85 35 246 224 209 193 184 170 161
  • 马达轴公差（j6.k6.m6）的对应产品也能制作。 订购时，型号的后面请明确记入轴公差。
    [例 ： MA-20-38(m6)]
  • MA-35-57对应马达公差+0.01。
