MSA　标准类型（不锈钢式样）

特点

  1. 轴径φ8～φ50共24种标准化型号
  2. 全部由不锈钢制成，可对应无尘室・真空环境
  3. 对中机能对外围、端面的偏差有抑制作用
  4. 勾配角度的平缓设计使得具有自动上锁效果
  5. 可对轮毂内径进行贯通加工
  6. 薄壁、低面压使得轮毂选择范围很广

构造

缔结原理

材质／表面处理

  材质 表面处理
内轮 不锈钢 -
外轮 不锈钢 -
内六角螺栓 不锈钢 -

容许传动扭矩比较

MSA系列胀紧套因为连螺栓都是不锈钢制，所以耐腐蚀性非常好。另外作为特点设计了凸缘，可以在轮毂内径贯通孔使用。

使用例

安装例

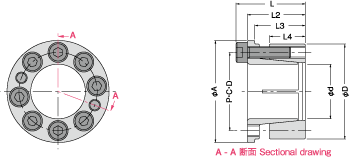

式样・尺寸

单位：mm
型号


d　D		 最大
容许
扭矩
N·m		 最大
容许
推力
kN		 面圧 惯性
力矩
kg·m 2 		締付
トルク

N·m		 重量


g		 尺寸
轴

N/mm 2 		轮毂

N/mm 2 		L L2 L3 L4 A P·C·D
MSA-8-21 10.7 2.64 196 62.6 2.03×10 -6 2.7 35 18.6 14.6 12.6 9.3 23.5 15.4
MSA-10-23 12.7 2.55 153 55.9 2.92×10 -6 2.7 40 18.8 14.8 12.8 9.5 25.5 17.5
MSA-11-24 14.7 2.64 139 53.6 3.45×10 -6 2.7 45 19.8 15.8 13.8 9.5 26.5 18.4
MSA-12-26 24.5 4.02 191 67.1 5.37×10 -6 2.7 53 22.0 18.0 15.5 10.5 28.5 20.2
MSA-14-28 28.4 4.02 164 62.3 7.07×10 -6 2.7 61 22.0 18.0 15.5 10.5 30.5 22.2
MSA-15-29 30.4 4.02 136 55.0 8.57×10 -6 2.7 66 2.03 19.0 16.5 11.5 31.5 23.2
MSA-16-30 32.3 4.02 121 50.9 1.02×10 -5 2.7 75 23.6 19.6 17.1 12.0 33.0 24.2
MSA-17-31 46.1 5.39 144 63.1 1.17×10 -5 2.7 75 24.1 20.1 17.6 12.5 33.5 25.2
MSA-18-32 49.0 5.39 136 61.2 1.31×10 -5 2.7 80 24.1 20.1 17.6 12.5 34.5 26.2
MSA-19-33 51.9 5.39 129 59.2 1.46×10 -5 2.7 81 24.1 20.1 17.6 12.5 35.5 27.2
MSA-20-38 121.6 12.16 165 69.8 3.70×10 -5 5.6 144 29.1 24.1 21.1 15.3 42.0 30.8
MSA-22-40 133.4 12.06 150 66.3 4.42×10 -5 5.6 165 29.1 24.1 21.1 15.3 44.0 32.8
MSA-24-42 146.1 12.16 128 59.2 5.45×10 -5 5.6 180 30.1 25.1 22.1 16.3 46.0 34.8
MSA-25-43 153.0 12.16 122 54.5 6.15×10 -5 5.6 188 31.1 26.1 23.1 17.3 47.0 35.8
MSA-28-46 213.8 15.20 136 63.7 8.15×10 -5 5.6 195 31.6 26.6 23.1 17.3 50.0 38.8
MSA-30-48 229.5 15.30 127 61.1 9.45×10 -5 5.6 208 31.6 26.6 23.1 17.3 52.0 40.8
MSA-32-50 244.2 15.20 110 55.4 1.14×10 -4 5.6 219 32.6 27.6 24.1 18.3 54.0 42.8
MSA-35-57 301.1 17.16 107 51.4 2.12×10 -4 9.6 325 36.0 30.0 26.0 19.5 62.0 48.4
MSA-38-60 409.0 21.48 119 59.5 2.62×10 -4 9.6 362 36.5 30.5 26.5 20.0 65.0 51.4
MSA-40-62 430.6 21.48 110 56.2 3.00×10 -4 9.6 380 37.0 31.0 27.0 20.5 67.0 53.4
MSA-42-64 452.2 21.48 105 54.4 3.32×10 -4 9.6 405 37.0 31.0 27.0 20.5 69.0 55.4
MSA-45-67 484.6 21.48 95 50.8 3.95×10 -4 9.6 435 37.5 31.5 27.5 21.0 72.0 58.4
MSA-48-70 620.9 25.80 107 58.4 4.75×10 -4 9.6 460 38.0 32.0 27.5 21.0 75.0 61.4
MSA-50-72 754.3 30.11 116 64.6 5.35×10 -4 9.6 485 38.5 32.5 28.0 21.5 77.0 63.4
单位：mm

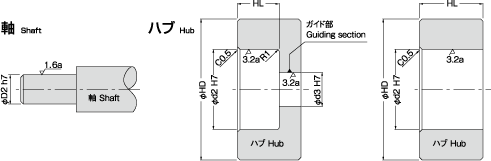

型号 锁紧螺栓 加工尺寸 轮毂材料在屈服应力下的最小外径　HD
尺寸 数量 D2 d2 d3 HL 206 343 392
SUS304 SUS410 SUS403
MSA-8-21 M4×12 4 8 21 8 15 28 25.5 25.5
MSA-10-23 M4×12 4 10 23 10 16 29 27.5 27.5
MSA-11-24 M4×12 4 11 24 11 16 30 28.5 28.5
MSA-12-26 M4×15 6 12 26 12 17 35 31 30.5
MSA-14-28 M4×15 6 14 28 14 17 36 33 32.5
MSA-15-29 M4×15 6 15 29 15 18 37 33.5 33.5
MSA-16-30 M4×15 6 16 30 16 18 38 35 35
MSA-17-31 M4×15 8 17 31 17 19 40 37 36
MSA-18-32 M4×15 8 18 32 18 19 40 37 36
MSA-19-33 M4×15 8 19 33 19 19 42 39 38
MSA-20-38 M5×18 8 20 38 20 23 51 45 44
MSA-22-40 M5×18 8 22 40 22 23 53 47 46
MSA-24-42 M5×18 8 24 42 24 24 54 49 48
MSA-25-43 M5×18 8 25 43 25 25 54 49 49
MSA-28-46 M5×18 10 28 46 28 25 60 54 53
MSA-30-48 M5×18 10 30 48 30 25 62 56 55
MSA-32-50 M5×18 10 32 50 32 26 63 58 57
MSA-35-57 M6×20 8 35 57 35 28 72 67 67
MSA-38-60 M6×20 10 38 60 38 28 79 71 70
MSA-40-62 M6×20 10 40 62 40 29 80 73 72
MSA-42-64 M6×20 10 42 64 42 29 82 75 74
MSA-45-67 M6×20 10 45 67 45 30 85 77 77
MSA-48-70 M6×20 12 48 70 48 30 91 82 81
MSA-50-72 M6×20 14 50 72 50 30 97 86 84
  • 马达轴公差（j6.k6.m6）的对应产品也能制作。 订购时，型号的后面请明确记入轴公差。
    [例 ： MSA-20-38(m6)]
  • MSA-35-57对应马达公差+0.01。
