MKA　标准类型（化学镀镍式样）

特点

  1. 轴径φ8～φ50共24种标准化型号
  2. 防锈式样
  3. 紧固扭矩的安定化处理
  4. 拥有对中机能
  5. 勾配角度的平缓设计使得具有自动上锁效果
  6. 可对轮毂内径进行贯通加工
  7. 设计时的选择范围广

构造

缔结原理

材质／表面处理

  材质 表面处理
内轮 与S45C 相当 化学镀镍
外外轮 与S45C 相当 化学镀镍
内六角螺栓 SCM 435 低摩擦表面涂层
  • 螺栓上由于涂层会显红色。

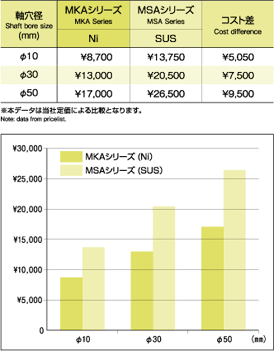

成本比较

MKA系列胀紧套是化学镀镍式样，在表面处理工序时（酸洗）进过特殊处理，再加上螺栓螺纹山尖的摩擦效率均一化，做出了能得到高轴力的表面处理。
作为防锈对策品，对于想要最大限度限制成本来说选择最为合适。

使用例

安装例

式样・尺寸

单位：mm
型号


d　D		 最大
容许
扭矩
N·m		 最大
容许
推力
kN		 面压 惯性
力矩
kg·m 2 		紧固
扭矩

N·m		 質量


g		 尺寸
轴

N/mm 2 		轮毂

N/mm 2 		L L2 L3 L4 A P·C·D
MKA-8-21 16.6 4.1 244 92 2.03×10 -6 3.9 35 18.6 14.6 12.6 9.3 23.5 15.4
MKA-10-23 19.6 3.9 192 77 2.92×10 -6 3.9 40 18.8 14.8 12.8 9.5 25.5 17.5
MKA-11-24 22.5 4.0 174 73 3.45×10 -6 3.9 45 19.8 15.8 13.8 9.5 26.5 18.4
MKA-12-26 36.2 5.9 239 91 5.37×10 -6 3.9 53 22.0 18.0 15.5 10.5 28.5 20.2
MKA-14-28 50.9 7.2 204 84 7.07×10 -6 3.9 61 22.0 18.0 15.5 10.5 30.5 22.2
MKA-15-29 54.8 7.2 205 90 8.58×10 -6 3.9 66 23.0 19.0 16.5 11.5 31.5 23.2
MKA-16-30 58.8 7.3 193 87 1.02×10 -5 3.9 75 23.6 19.6 17.1 12.0 33.0 24.2
MKA-17-31 76.4 8.9 205 97 1.17×10 -5 3.9 75 24.1 20.1 17.6 12.5 33.5 25.2
MKA-18-32 80.3 8.9 166 93 1.31×10 -5 3.9 80 24.1 20.1 17.6 12.5 34.5 26.2
MKA-19-33 85.2 8.9 184 91 1.46×10 -5 3.9 81 24.1 20.1 17.6 12.5 35.5 27.2
MKA-20-38 183 18.3 213 97 3.70×10 -5 8.8 144 29.1 24.1 21.1 15.3 42.0 30.8
MKA-22-40 201 18.3 193 92 4.42×10 -5 8.8 165 29.1 24.1 21.1 15.3 44.0 32.8
MKA-24-42 252 21.0 121 105 5.45×10 -5 8.8 180 30.1 25.1 22.1 16.3 46.0 34.8
MKA-25-43 264 21.1 212 102 6.15×10 -5 8.8 188 31.1 26.1 23.1 17.3 47.0 35.8
MKA-28-46 295 21.1 212 107 8.15×10 -5 8.8 195 31.6 26.6 23.1 17.3 50.0 38.8
MKA-30-48 396 26.4 198 102 9.45×10 -5 8.8 208 31.6 26.6 23.1 17.3 52.0 40.8
MKA-32-50 423 26.4 192 103 1.14×10 -4 8.8 219 32.6 27.6 24.1 18.3 54.0 42.8
MKA-35-57 548 31.3 207 105 2.12×10 -4 15.7 325 36.0 30.0 26.0 19.5 62.0 48.4
MKA-38-60 741 39.0 208 110 2.62×10 -4 15.7 362 36.5 30.5 26.5 20.0 65.0 51.4
MKA-40-62 779 39.0 202 110 3.00×10 -4 15.7 380 37.0 31.0 27.0 20.5 67.0 53.4
MKA-42-64 823 39.2 192 106 3.32×10 -4 15.7 405 37.0 31.0 27.0 20.5 69.0 55.4
MKA-45-67 882 39.2 184 104 3.95×10 -4 15.7 435 37.5 31.5 27.5 21.0 72.0 58.4
MKA-48-70 1117 46.5 206 118 4.75×10 -4 15.7 460 38.0 32.0 27.5 21.0 75.0 61.4
MKA-50-72 1362 54.4 202 119 5.35×10 -4 15.7 485 38.5 32.5 28.0 21.5 77.0 63.4
单位：mm

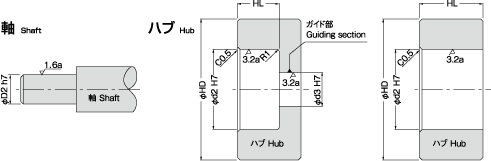

型号 锁紧螺栓 加工尺寸 轮毂材料在屈服应力下的最小外径　HD
尺寸 数量 D2 d2 d3 HL 206 225 245 274 294 343 392
SS400
S10C
SUS304		 S15C
S20C
S30C
S35C

S45C
SUS410
S55C
SUS403
MKA-8-21 M4×12 4 8 21 8 15 35 33 32 30 29 28 27
MKA-10-23 M4×12 4 10 23 10 16 35 34 33 31 31 30 29
MKA-11-24 M4×12 4 11 24 11 16 36 34 33 32 31 31 30
MKA-12-26 M4×15 6 12 26 12 17 43 41 39 37 36 35 33
MKA-14-28 M4×15 6 14 28 14 17 44 42 41 39 38 37 35
MKA-15-29 M4×15 6 15 29 15 18 47 45 43 41 40 39 37
MKA-16-30 M4×15 6 16 30 16 18 48 46 44 42 41 40 38
MKA-17-31 M4×15 8 17 31 17 19 53 50 48 45 44 42 40
MKA-18-32 M4×15 8 18 32 18 19 54 50 48 46 45 43 41
MKA-19-33 M4×15 8 19 33 19 19 55 51 49 47 46 44 42
MKA-20-38 M5×18 8 20 38 20 23 64 61 58 55 54 51 49
MKA-22-40 M5×18 8 22 40 22 23 65 62 60 57 56 53 51
MKA-24-42 M5×18 8 24 42 24 24 74 70 67 63 61 58 56
MKA-25-43 M5×18 8 25 43 25 25 75 71 67 64 62 59 57
MKA-28-46 M5×18 10 28 46 28 25 82 77 74 70 68 64 61
MKA-30-48 M5×18 10 30 48 30 25 86 81 77 71 69 66 63
MKA-32-50 M5×18 10 32 50 32 26 87 82 77 75 73 69 66
MKA-35-57 M6×20 8 35 57 35 28 100 95 91 86 83 79 75
MKA-38-60 M6×20 10 38 60 38 28 109 103 98 92 89 84 80
MKA-40-62 M6×20 10 40 62 40 29 113 106 101 95 92 87 83
MKA-42-64 M6×20 10 42 64 42 29 114 107 102 97 94 89 85
MKA-45-67 M6×20 10 45 67 45 30 117 111 106 100 97 92 88
MKA-48-70 M6×20 12 48 70 48 30 135 126 119 112 108 101 96
MKA-50-72 M6×20 14 50 72 50 30 140 130 123 115 111 104 99
  • 马达轴公差（j6.k6.m6）的对应产品也能制作。 订购时，型号的后面请明确记入轴公差。
    [例 ： MKA-20-38(m6)]
  • MKA-35-57对应马达公差+0.01。
