MT　通用类型

特点

  1. 轴径φ19～φ95共24种标准化型号
  2. 高扭矩传达式样
  3. 提高操作性
  4. 装卸容易
  5. 可以多个使用
  6. 可以与其他公司产品互换

构造

缔结原理

材质／表面处理

  材质 表面处理
内轮 与S45C 相当 -
外轮 与S45C 相当 -
侧环 与S45C 相当 -
内六角螺栓 SCM 435 低摩擦表面处理
  • 螺栓上由于涂层会显红色。

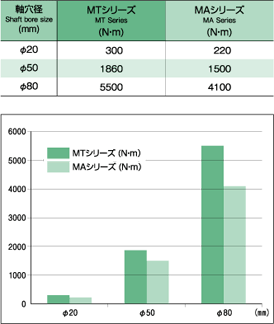

容许传动扭矩比较

MT系列胀紧套的轴和轮毂组装时为了使紧固效果更好，使用了最合适的锥度从而可以使轴侧最先接触。
另外，为了使装卸更加容易，在内轮和外轮上都有下工夫。
为了削减产品单价，在内轮和外轮上使用了特殊的加工方法。 低成本，通用性强。

使用例

安装例

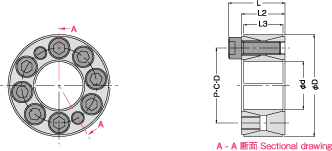

式样・尺寸

单位：mm
型号


d　D		 最大
容许
扭矩
N·m		 最大
容许
推力
kN		 面压 惯性
力矩
kg·m 2 		紧固
扭矩

N·m		 重量


g		 尺寸 锁紧螺栓
轴

N/mm 2 		轮毂

N/mm 2 		L L2 L3 P·C·D 尺寸 数量
MT-19-47 290 29.5 229 93 8.18×10 -5 12.7 250 26 20 18 34.5 M6×18 8
MT-20-47 300 29.5 217 93 7.57×10 -5 12.7 240 26 20 18 34.5 M6×18 8
MT-22-47 330 29.5 198 93 7.46×10 -5 12.7 230 26 20 18 34.5 M6×18 8
MT-24-50 410 33.8 207 100 9.41×10 -5 12.7 250 26 20 18 37.5 M6×18 8
MT-25-50 430 33.8 199 100 9.32×10 -5 12.7 240 26 20 18 37.5 M6×18 8
MT-28-55 530 37.8 199 101 1.37×10 -4 12.7 290 26 20 18 42.5 M6×18 10
MT-30-55 570 37.8 186 101 1.34×10 -4 12.7 280 26 20 18 42.5 M6×18 10
MT-32-60 730 45.4 209 111 1.93×10 -4 12.7 340 26 20 18 47.5 M6×18 12
MT-35-60 800 45.4 191 111 1.86×10 -4 12.7 310 26 20 18 47.5 M6×18 12
MT-38-65 1010 52.9 205 120 2.56×10 -4 12.7 370 26 20 18 52.5 M6×18 14
MT-40-65 1060 52.9 195 120 2.49×10 -4 12.7 350 26 20 18 52.5 M6×18 14
MT-42-75 1560 74.1 223 125 5.55×10 -4 29.4 600 32 24 21 60 M8×22 12
MT-45-75 1670 74.1 208 125 5.37×10 -4 29.4 570 32 24 21 60 M8×22 12
MT-48-80 1780 74.1 195 117 6.87×10 -4 29.4 630 32 24 21 65 M8×22 12
MT-50-80 1860 74.1 187 117 6.69×10 -4 29.4 610 32 24 21 65 M8×22 12
MT-55-85 2530 91.8 211 136 8.40×10 -4 29.4 660 32 24 21 70 M8×22 14
MT-60-90 2760 91.8 193 129 1.02×10 -3 29.4 700 32 24 21 75 M8×22 14
MT-65-95 2990 91.8 178 122 1.17×10 -3 29.4 710 32 24 21 80 M8×22 14
MT-70-110 4810 137.4 208 133 2.83×10 -3 54.9 1340 38 28 25 90 M10×25 14
MT-75-115 5220 139.0 197 128 3.28×10 -3 54.9 1400 38 28 25 95 M10×25 14
MT-80-120 5500 137.4 182 122 3.78×10 -3 54.9 1460 38 28 25 100 M10×25 14
MT-85-125 6410 150.7 188 128 4.38×10 -3 54.9 1540 38 28 25 105 M10×25 15
MT-90-130 6780 150.7 178 123 4.94×10 -3 54.9 1590 38 28 25 110 M10×25 15
MT-95-135 7930 166.8 186 131 5.70×10 -3 54.9 1680 38 28 25 115 M10×25 17
单位：mm

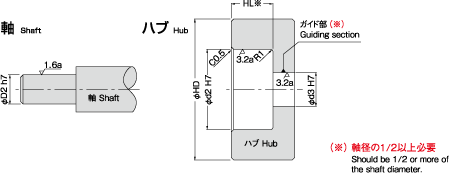

型号 加工尺寸 轮毂材料在屈服应力下的最小外径　HD
D2 d2 d3 HL
-1
1个		 HL
-2
2个		 147 176 206 225 245 274 294 343 392 441
FC250


FC300
SS330

FC350
SS400
S10C

S15C		 FCD400
SS490
S20C

S30C		 FCD450

S35C		 FCD500

S45C		 FCD600

S55C		 FCD700


MT-19-47 19 47 19 28 55 70 66 62 61 60 58 57 56 55 54
MT-20-47 20 47 20 28 55 70 66 62 61 60 58 57 56 55 54
MT-22-47 22 47 22 28 55 70 66 62 61 60 58 57 56 55 54
MT-24-50 24 50 24 28 55 77 72 68 66 65 63 62 60 59 58
MT-25-50 25 50 25 28 55 77 72 68 66 65 63 62 60 59 58
MT-28-55 28 55 28 28 55 86 79 75 73 71 69 68 66 65 64
MT-30-55 30 55 30 28 55 86 79 75 73 71 69 68 66 65 64
MT-32-60 32 60 32 28 55 98 90 84 82 80 77 76 74 72 70
MT-35-60 35 60 35 28 55 98 90 84 82 80 77 76 74 72 70
MT-38-65 38 65 38 28 55 112 101 94 91 88 86 84 81 79 77
MT-40-65 40 65 40 28 55 112 101 94 91 88 86 84 81 79 77
MT-42-75 42 75 42 34 67 132 119 110 106 103 100 98 94 91 90
MT-45-75 45 75 45 34 67 132 119 110 106 103 100 98 94 91 90
MT-48-80 48 80 48 34 67 135 122 115 111 108 104 103 99 96 94
MT-50-80 50 80 50 34 67 135 122 115 111 108 104 103 99 96 94
MT-55-85 55 85 55 34 67 160 141 130 125 121 116 114 109 106 103
MT-60-90 60 90 60 34 67 162 145 134 129 125 121 118 114 110 108
MT-65-95 65 95 65 34 67 165 148 138 134 130 125 123 119 115 113
MT-70-110 70 110 70 40 79 202 179 166 160 155 149 146 140 136 132
MT-75-115 75 115 75 40 79 206 184 171 165 160 154 151 145 141 138
MT-80-120 80 120 80 40 79 207 187 174 168 164 158 155 149 145 142
MT-85-125 85 125 85 40 79 224 200 185 179 173 167 164 157 153 149
MT-90-130 90 130 90 40 79 226 204 190 183 178 172 169 162 158 154
MT-95-135 95 135 95 40 79 246 219 202 195 189 182 178 171 166 162
