AC系列　概要

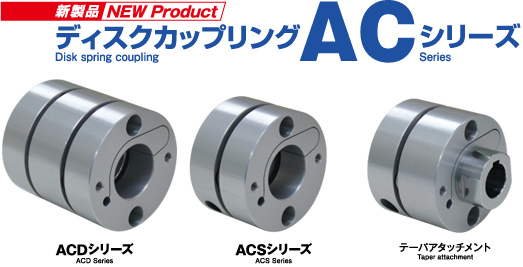

全新异形缝隙膜片联轴器 艾塞路独创的内夹紧方式！

极限抑制安装时的偏差，实现高精度的夹紧！

低惯性・高刚性
安装简单
低价

对应TES 规格（*）
*日本机床工业协会的团体规格（TES1401）

参考用途

  • 机床上进给轴单元的滚珠丝杠与伺服马达的连接
  • 精密移动台驱动用滚珠丝杠与伺服马达的连接
  • 取出工件机器人的滚珠丝杠与伺服马达的连接

式样

  • 外径尺寸　φ19 - φ56mm
  • 轴径尺寸　φ3 - φ25mm
  • 传达扭矩　1N·m - 25N·m

效果

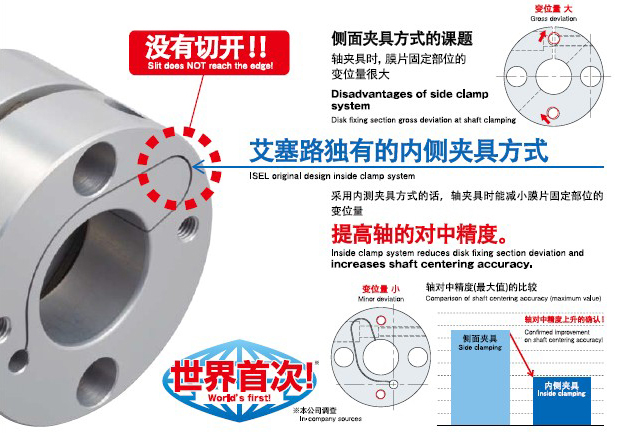

与侧面夹紧方式相比，内侧夹紧能减轻对轴的压力，减轻马达与支撑轴承的负荷。

支撑轴承的振动比较

角速度变动减少

材质・表面处理

  材 质 表面处理
本体 高强度铝合金 铝氧化
垫圈 高强度铝合金 铝氧化
膜片 不锈钢 -
螺丝 铬钼钢 黑色氧化膜
锥度附件 S45C 相当 -

推荐轴外径公差 h7
推荐轴表面粗糙度 3.2a以下（Ra）

改造后的膜片形状！
使刚度与饶性间的平衡最适当化！

标准轴孔径
