ACS　柔性联轴器（单膜片型）

*TES规格・・・日本机床工业协会的团体规格（TES1401）

特点

  1. 实现了内侧夹具方式。
  2. 极限控制安装时的偏差，实现高精度的夹紧。
  3. 本体材质采用高强度铝合金。
  4. 只需一根螺栓即可与轴迅速连接。

构造

材质・表面处理

  材 质 表面处理
本体 高强度铝合金 铝氧化
垫圈 高强度铝合金 铝氧化
膜片 不锈钢 -
螺栓 铬钼钢 黑色氧化膜
锥度附件 S45C 相当 -

推荐轴外径公差 h7
推荐轴表面粗糙度 3.2a以下（Ra）

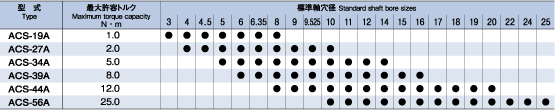

标准轴孔径

式样・尺寸

型号 容许
扭矩
N·m		 扭力
弹性常数
N·m/rad		 轴向
弹性常数
N/mm		 容许
偏角
°		 容许
偏心
mm		 容许
轴端间隙
mm		 最高
转速
min -1 		惯性
力矩
×10 -6 /kg·m 2 		重量
（*）
g
ACS-19A 1.0 2500 140 1.0 0.02 ±0.12 10000 0.62 12
ACS-27A 2.0 4000 50 ±0.18 2.58 26
ACS-34A 5.0 13000 80 ±0.23 7.14 45
ACS-39A 8.0 23000 110 ±0.25 14.80 73
ACS-44A 12.0 28000 60 ±0.30 27.6 100
ACS-56A 25.0 60000 60 ±0.38 83.1 193

（*）重量为最大轴径时的值。

单位：mm
型号 d1・d2选择
（但是d1 d2）		 D L L2 锁紧螺栓
M 紧固扭矩
N·m
ACS-19 3 4 4.5 5 6 6.35 8 19.6 16.9 7.8 M2 0.4
ACS-27 4 4.5 5 6 6.35 8 9 9.525 10 27 19.3 9 M2.6 1.0
ACS-34 5 6 6.35 8 9 9.525 10 11 12 14 34 21.8 10 M3 1.5
ACS-39 6 6.35 8 9 9.525 10 11 12 14 15 16 39 26.5 12 M4 3.5
ACS-44 8 9 9.525 10 11 12 14 15 16 17 18 19 20 44.8 28.5 13 M4 3.5
ACS-56 10 11 12 14 15 16 17 18 19 20 22 24 25 56 34.8 16 M5 7.0

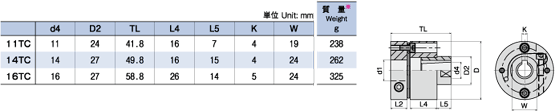

锥度轴系列（锥度附件）

  • 只对应ACS-56A

适用轴孔径

  • 内侧夹具式样对应上面尺寸表的所有轴径。
