AS　大型柔性联轴器（单膜片型）

特点

  1. 底孔、锥度缔结、胀紧套和轴夹紧方式可任选
  2. 容许偏角、轴端间隙
  3. 对应高扭矩
    容许扭矩930～2400Nm

构造

材质・表面处理

  材 质 表面处理
本体 与S45C相当 -
侧环 与S45C相当 -
膜片 SUS 301 -
螺栓 SCM 435 黑色氧化膜

式样・尺寸

AS-155

单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AS-155 45・48・50・55・60 930 804400 0.5 ±0.5 436 3000

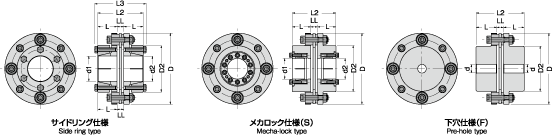

侧环式样
型号 内径　d1・d2 D L L2 L3 LL D2
AS-155 45・48・50 155 42 98.8 111.8 14.8 98
55 102
60 110

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LL D2
AS-155 45・48・50・55・60 155 40 94.8 14.8 100

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LL D2
AS-155 20 22 65 155 45 104.8 14.8 100

AS-185

单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AS-185 55・60・65・70・75 1470 2158000 0.4 ±0.3 421 2000

侧环式样
型号 内径　d1・d2 D L L2 L3 LL D2
AS-185 55 185 44 104 117 16 106
60 110
65 116
70 121
75 126

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LL D2
AS-185 55・60・65・70・75 185 43 102 16 123

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LL D2
AS-185 30 32 80 185 65 146 16 123

AS-220

单位：mm
型号 d1・d2

mm		 最大容许
扭矩
N·m		 扭转
刚度
N·m/rad		 容许
偏角
°		 容许轴端
间隙
mm		 轴向
弹性常数
N/mm		 最高
转速
min -1
AS-220 75・80・85 2400 2746000 0.4 ±0.2 547 1500

胀紧套式样（S）
型号 内径　d1・d2 D L L2 LL D2
AS-220 75・80・85 220 50 116 16 146

底孔式样（F）
型号 底孔　d 最小d 最大d D L L2 LL D2
AS-220 35 38 90 220 75 166 16 146
