使用说明书 MJ

关于安装

请擦拭轴表面,去除灰尘、锈迹、污渍等。

因包装时产品上涂上了防锈油,所以请轻轻擦拭过内径后直接使用。

组装程序

  1. 組付け手順请把联轴器插到轴上。
  2. 在锁紧螺栓没有紧固的状态下轻轻推动MJ,确认能否轻松滑动,以此来确认2轴间偏心率较小的状态。
    如不能轻松滑动的情况下,请在轴承支承部位用垫片等调整高度以及角度,调整对中。
  3. 确定联轴器位置在轴插入量(Table.1)以内之后,用六角扳手均等分配临时紧固4根锁紧螺栓。
  4. 用扭力扳手按照对角顺序把4根锁紧螺栓最初以较轻的扭力(大约为所定扭矩的1/2)紧固后,接下来再按对角顺序(Fig.1)用规定扭矩紧固。
  5. 最后在圆周方向用扭力扳手顺次紧固,以规定扭矩全部确认锁紧螺栓已经不再松动。
  6. 关于初期螺栓松动对策
    对于缔结后的螺栓初期松动对策,请在运转30分钟之后,再次确认紧固扭矩。(Fig.1)

拆卸前的安全确认

请在拧松锁紧螺栓前进行安全确认,方可开始操作。
请先切断动力源(电源),并确认联轴器上没有任何施力、掉落等危险。

拆卸方法

把锁紧螺栓顺次、分阶段拧松。 把拆下来的锁紧螺栓全部插入拆卸用螺孔,以均等力量缓慢紧固来分解。 拧进螺栓,在侧环端面侧的螺孔中拧进螺栓的话,当前的侧环可以打开(Fig.2)、在本体的螺孔(较深的孔)中拧进螺栓的话,相反方向的侧环会打开。(Fig.2)

拆卸螺孔请全部利用。如果只用1根螺栓拆卸有可能没法分解,也有可能会导致螺栓断裂。

使用年数久或其他原因等造成本体和侧环粘连,有可能即便用了拆卸螺栓也无法拆卸。
这种情况下,可以在侧环的直孔上钻螺孔,拧进螺栓来拆卸,或请直接切割拆卸。

参考资料

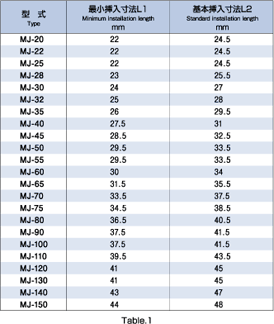

轴插入量

紧固扭矩和螺栓尺寸
