虽然决定了联轴器的式样，但是样本上没有对应的轴径，或者即便有样本上需要的轴径但交期又不符的情况等等，对于困扰于此的客户们，我们可以通过轴环的制作来解决这一问题。
请参考以下各型号的注意事项来选定・制作。
可以制作的型号
下列型号的联轴器可以使用轴环。
尺寸
轴环制作有如下这些最小内径和厚度的标准，请参考。
请在各尺寸轴环内径φ5mm以上・产品内径φ50mm以下范围制作。
- ●轴径（内径）：
- 最小径5mm～最大径50mm
- ●轴环厚度（壁厚）：
- 最小1mm～最大5mm
*在上述推荐尺寸范围以外的请咨询敝司。
材质・热处理
联轴器的材质主要使用S45C钢，自行制作的轴环也请使用要在同材质以上的屈服点的原材料。

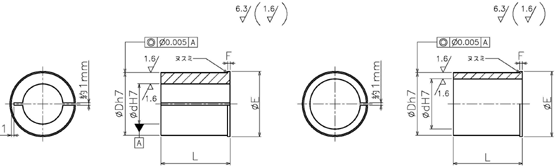

尺寸图
轴环制作的时候，请参考以下尺寸。
- 要提高收缩效率须切槽，切槽的位置随着轴环的壁厚有所不同，请参照下面图片制作。
-
联轴器内径为φ35的轴径为正公差（因为对应马达轴）
轴环外径尺寸请加工成φ35.035～φ35.045。
＜柔性联轴器＞
| AHS・AHD・AHT系列 |
| 型号 |
L |
F |
E |
| AH-65(A)-12～19 |
26.5 |
1 |
D+1 |
| AH-65(A)-20～35 |
22 |
| AH-87 |
30 |
| AH-100 |
30 |
＜刚性联轴器＞
| N型 |
| 型号 |
L |
F |
E |
| N-6 |
9.75 |
1 |
D+0.5 |
| N-8 |
10 |
| N-9 |
11.25 |
| N-10 |
12.2 |
| N-11 |
14 |
| N-12 |
14.5 |
| N-14 |
16.5 |
| N-15 |
18.25 |
| N-16 |
19 |
| N型 |
| 型号 |
L |
F |
E |
| N-17 |
20 |
1 |
D+0.5 |
| N-18 |
21 |
| N-19 |
22 |
| N-20 |
23.5 |
| N-22 |
24.5 |
| N-24 |
25.5 |
| N-25 |
27 |
| N-30 |
31 |
| N-35 |
34 |
| JK・JKW |
| 型号 |
L |
F |
E |
| JK-63 |
27.5 |
1 |
D+1 |
| JKW-63 |
| MJ |
| 型号 |
L |
F |
E |
| MJ-25 |
22 |
1 |
D+1 |
| MJ-28 |
23 |
| MJ-30 |
24.5 |
| MJ-32 |
25.5 |
| MJ-35 |
27 |
| MJ-40 |
28.5 |
| MJ-45 |
30 |
| MJ-50 |
31 |
轴环使用时的最大容许传动扭力表
联轴器中插入轴环的话，容许扭力值就会降低，请参考以下内容计算。
*AS-40A・AW-40A即使插入轴环，最大容许扭力值也相同。
＜柔性联轴器＞
膜片型的最大容许扭力值是用膜片部的扭力来表示的，插入轴环的话，轴防滑扭矩值就会低于最大容许扭力值的水平。请按下面的计算方式计算插入轴环后的最大容许扭力值。
| 轴环扭力 |
＝ |
轴防滑扭矩值 |
× |
d（轴环内径） |
× |
0.7 |
|
| D（轴环外径） |
例）AH-65-12にφ12-10插入轴环时的轴环容许扭力
| |
60 |
× |
10 |
× |
0.7 |
= |
35 |
容许扭力为35N・m。
|
|
| 12 |
| AHS・AHD・AHT系列 |
| 型号 |
轴径 |
轴防滑扭矩 |
最大容许扭力 |
| AH-65 |
φ12 |
60 |
60 |
| φ14 |
70 |
| φ15 |
75 |
| φ16 |
80 |
| φ17 |
80 |
| φ18 |
85 |
| φ19 |
95 |
| φ20 |
95 |
90 |
| φ22 |
110 |
| φ24 |
120 |
| φ25 |
118 |
| φ28 |
133 |
| φ30 |
150 |
| φ32 |
144 |
| φ35 |
175 |
| AHS系列 |
| 型号 |
轴径 |
轴防滑扭矩 |
最大容许扭力 |
| AH-65A |
φ12 |
22 |
20 |
| φ14 |
26 |
| φ15 |
28 |
| φ16 |
42 |
40 |
| φ18 |
48 |
| φ20 |
53 |
| φ22 |
58 |
| φ24 |
64 |
| φ25 |
66 |
| AHS・AHD・AHT系列 |
| 型号 |
轴径 |
轴防滑扭矩 |
最大容许扭力 |
| AH-87 |
φ25 |
220 |
200 |
| φ28 |
240 |
| φ30 |
260 |
250 |
| φ32 |
280 |
| φ35 |
310 |
| φ38 |
330 |
| φ40 |
350 |
| φ42 |
370 |
| φ45 |
390 |
| AHS系列 |
| 型号 |
轴径 |
轴防滑扭矩 |
最大容许扭力 |
| AH-100 |
φ35 |
510 |
350 |
| φ38 |
560 |
| φ40 |
590 |
| φ42 |
620 |
| φ45 |
440 |
| φ48 |
470 |
| φ50 |
490 |
＜刚性联轴器＞
刚性联轴器的情况，最大容许扭力值＝轴防滑扭矩值，请按照下面的计算方式计算轴环插入后的最大容许扭力值。
JK・JKW・MJ
| 轴环扭力 |
＝ |
轴防滑扭矩值 |
× |
d（轴环内径） |
× |
0.7 |
|
| D（轴环外径） |
N
| 轴环扭力 |
＝ |
轴防滑扭矩值 |
× |
d（轴环内经） |
|
| D（轴环外径） |
| MJ |
| 型号 |
轴径 |
最大容许扭力 |
| MJ |
φ25 |
400 |
| φ28 |
440 |
| φ30 |
470 |
| φ32 |
605 |
| φ35 |
705 |
| φ40 |
1165 |
| φ45 |
1490 |
| φ50 |
1940 |
| J型 |
| 型号 |
轴径 |
最大容许扭力 |
| JK・JKW |
φ25 |
200 |
| φ28 |
230 |
| φ30 |
240 |
| φ32 |
260 |
| φ35 |
280 |
| N型 |
| 型号 |
轴径 |
最大容许扭力 |
| N |
φ6 |
7.8 |
| φ8 |
9.8 |
| φ9 |
11.8 |
| φ10 |
15.7 |
| φ11 |
19.6 |
| φ12 |
37.3 |
| φ14 |
41.2 |
| φ15 |
49.0 |
| φ16 |
54.9 |
| N型 |
| 型号 |
轴径 |
最大容许扭力 |
| N |
φ17 |
60.8 |
| φ18 |
68.6 |
| φ19 |
75.5 |
| φ20 |
88.2 |
| φ22 |
103 |
| φ24 |
123 |
| φ25 |
157 |
| φ30 |
177 |
| φ35 |
206 |
