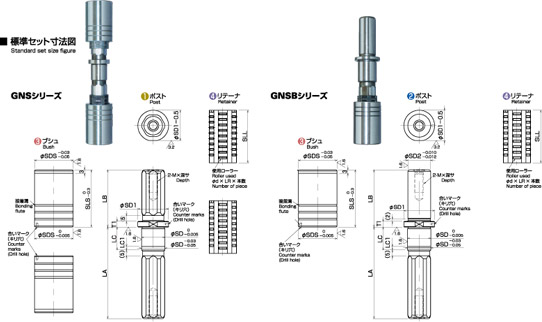

GNS / GNSB系列 模具(脱料板用・3模板用用ガイド)

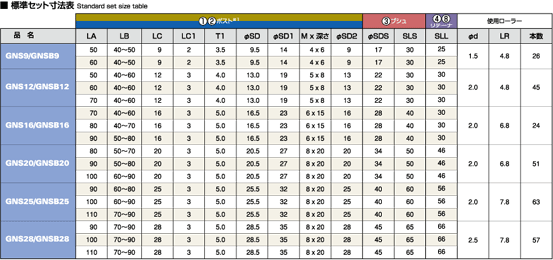

  • *1 LA, LB尺寸、10mm间隔。
  • *2 RL尺寸、5mm间隔。
  • GNS9, 16是「4角式样」。其他是「6角式样」

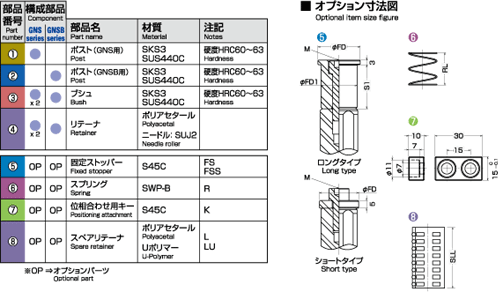

  • GNS系列标准品1套包括「导柱轴(GNS)+导套×2个+支架×2个」组成1套。
  • GNSB系列标准品1套包括「导柱轴(GNSB)+导套+支架」で各1个组成1套。
  • GNSB系列的LB(滚珠侧)的导套・支架、从市场上购买(滚珠类型)并组合使用的话,需要变更φSD2公差的场合请联系需要的公差范围。
  • GNSB系列のLB(滚珠侧)的导套・支架成套购买的话,请联系弊公司。
