COF·µBGA·TCP·BOC

ｕＢＧＡ　ＣＳＰ　ＢＯＣ胶带模切模具

最大１０００孔同时模切！！

模切产品（ｕＢＧＡ　聚酰亚胺）

最小直径φ75um

模切样品

基本规格

凹模 凸模材质 超硬 SKHSKD
间隙 1µm
用途 µBGA・TCP・TAB

TAB胶带模切模具

[BGA・CSP]

模具材质：
超硬
工件材质：
聚酰亚胺　t=50µm
用途：
BGA・CSP
式样：
φ200µ×492孔
精度：
±3µm

[极薄箔片冲切]

模具材质：
超硬
工件材质：
铝箔　t=15µm
用途：
测试加工
式样：
φ200µ×492孔
精度：
±5µm

[切缝]

模具材质：
SKD-11
工件材质：
聚酰亚胺　t=75µm
用途：
BGA
式样：
外周切缝模切 0.8×42(mm)最大部
精度：
±5µm

[厚的聚酰亚胺]

模具材质：
超硬
工件材质：
聚酰亚胺　t=125µm
用途：
BGA
式样：
φ200µ×672孔
精度：
±5µm

[複合材]

模具材质：
超硬
工件材质：
銅9µ×PI50µ×銅9µ
用途：
BGA
式样：
φ200µ×672孔
精度：
±5µm

[微小间隙]

模具材质：
SKD-11
工件材质：
聚酰亚胺　t=125µm
用途：
测试加工
式样：
φ300µ×间隙350µ
精度：
±2µm

*PI=聚酰亚胺

要点

  1. 模切孔最小直径φ75um
  2. 最大同时模切空数1000以上
  3. 聚酰亚胺 铝 铜 镍 环氧树脂等可模切
  4. 复合材料的模切
  5. 超微小间隙加工
  6. 从薄到厚

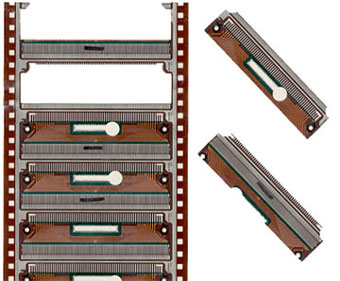

TCP用模具

交期短 成本低 超小型

模具的超小型化，最大限度缩短模切后的搬送时间同时实现了交期短、成本低

模具材质：
SKD-11
工件材质：
聚酰亚胺　t=75µm
用途：
TCP（液晶用）
式样：
外周模切
精度：
±5µm

TAB模切系统

精巧冲压机2模具 压花胶带用模具 产品

精巧冲压机概略式样

加压能力： 150kN
工件最大宽度： 250mm
行程数： 300SPM
进给装置： 直线方式（搭载测距）
精度： ±5µm

艾塞路独创的系统，从冲压机到模具、产品完成，全部一体化提供。

机器请点击这里
