基本额定负荷・使用实例

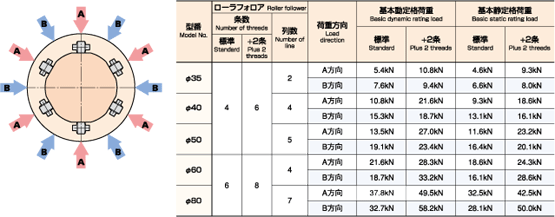

基本额定负荷

使用６个轴承的场合

负荷的承受位置和轴承的位置，额定负荷不同需要注意。

  • Ａ方向　和导柱平坦部（轴承）成垂直方向
  • Ｂ方向　和导柱圆弧部（轴承中间）中心成垂直方向

寿命计算

寿命计算是算出轴导套承受的横方向负荷的基础上 下面的１.基本固定寿命　２.摇摆寿命 的计算结果中短的那一个作为基准。

行程非常短的场合　，计算摇摆寿命、 ，计算2.摇摆寿命 。

摇摆系数和摇摆角半角的关系（概略）

1.基本额定寿命

基本额定寿命是一群的同一条件下单个回转的时候能回转的实际上的总回转数，不发生９０％由于滑动疲劳产生的脱落。

2.摇摆寿命计算

标准式样

材料 导柱轴 高碳素铬轴承钢 SUJ2 淬火研磨
导套 碳素钢/不锈钢 S45C/SUS440C 研磨
轴承　滚针 高碳素铬轴承钢 SUJ2 淬火研磨
轴承　支架 树脂
使用环境 周围温度 0～60°C
安装方向 自由
使用环境 屋内・一般环境
润滑式样 轴承润滑 轴承内封入润滑脂
导柱轴和滚轮的润滑 润滑脂涂布・定期通过油嘴填充
防尘式样 通过削刮器防锈
防锈处理 导柱轴 无处理
导套 无处理

轴导柱使用实例

单轴升降平台

提供到φ150的大轴口径和多角面导柱轴的防止回转结构、在大口径的Z轴升降平台以及Z轴进给装置上使用。

  • φ100以上的是定制品。

大型模架

提供长行程、无支架结构的产品、在大型模架导柱以及3板模架的导柱方面最合适。

  • 因为生产设备产品尺寸有限制。长尺寸产品请来电咨询。

伺服冲压组件

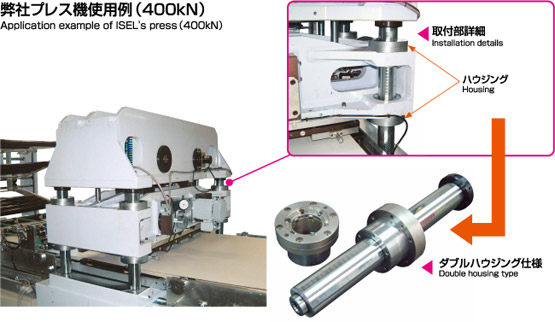

轴导柱（中空轴类型）上加装に精密滚珠丝杠。作为高刚性・无背隙的伺服冲压组件来销售。 「精密伺服冲压」 请参照。
