快速卷板机　BU-S

当前装置

加工场景

  • 为了补偿下轴的细度和追踪上轴的移动，装有备用辊。 。（调整机构）
  • 由于下轴径很细且非常接近，与传统的三辊机相比可以加工端部余量极端的工件。
  • 预弯精度很高。
  • 高生产效率，细长工件一次就可加工完成。い生産性で、細く長い物も1回で加工できます。
  • 用液压马达驱动三轴。
  • 工作辊轴全都经过淬火处理，不会损伤不锈钢、铝工件表面。
  • 聚氨酯工作辊无法完成的高张力钢板和板厚6mm的小口径工件也可加工。

加工可能尺寸

加工工件

使用圆锥预弯锥度附件也可进行锥度工件加工

结合工件预弯直径使用成形环，能有效提高预弯精度。

产品用途

  • 电机箱
  • 油罐车
  • 钢桶
  • 减震器
  • 电缆卷筒
  • 空调管道
  • 消声器
  • 线圈芯铁
  • 刹车带
  • 温水器罐
  • 锅炉
  • 汽车零件
  • 电机箱
  • 空调用压缩机箱
  • 压缩机箱
  • 供给热水设备用圧縮机

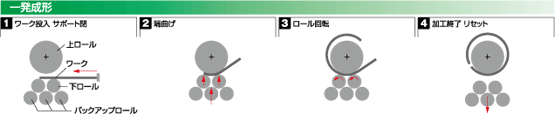

加工顺序

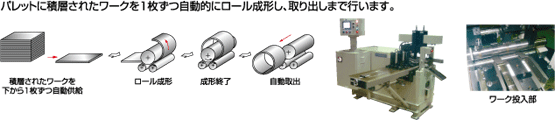

全自动型

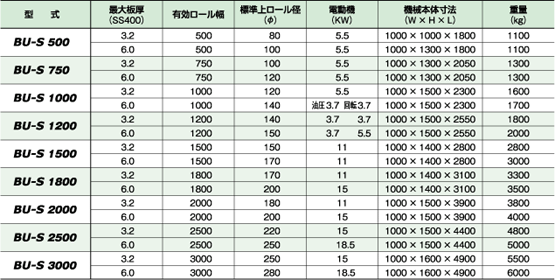

标准式样

  • 上面式样是以SS400标准为基准设定的、根据工件式样不同可以变更。详细式样商谈后定下来。工作辊式样如有变更恕不另行通知。
  • 咨询时请告知下面内容
    材质・产品尺寸（最小・最大径）・生产数量（日数）・素材尺寸（板厚×长度×宽度）・前工程・卷板精度

卷板＆整形冲压　PAT.

卷板机和整形机相结合，卷板成形后、进行整形（圧縮）工序提高真圆度、预弯精度。 另外、提高焊接时对点精度。

快速卷板机系列

操作简单、预弯精度高的ロ卷板机。对于宽度狭小的工件非常有効。
＜式样＞
●工作辊的有効宽度：200m/m　　　　　 ●辊轴径：100～200m/m
●卷板速度：0～7m/min　　　　 ●电动机：1.5～3.7kW

通过改变上辊的锥度 、可以加工各种各样角度的圆锥加工。另外、上辊的倾斜度可以自由地设定。
＜式样＞
●工作辊的有効宽度 ： 1200m/m

适合长尺寸、厚板成形用的3辊卷板机。
上辊轴采用油圧汽缸进行上下运动。
