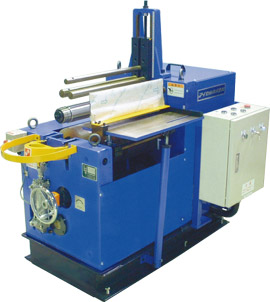

聚氨酯卷板机 BU-U
  • 生产效率高、操作简单。
    小口径的工件、1天可加工3,000~4,000个。
  • 能够进行预弯、真圆度、圆筒度超群。
    不仅平板、冲压加工件、带孔件、段差加工件等都可以。
  • 加工品的划伤等完全没有。
    铝、不锈钢、印刷品都可以加工。
  • 附带自动弯曲追踪装置 (Bu-U1500以上)。
    附带自动弯曲追踪装置 (BU-U1500以上):用聚氨酯工作辊加工细长工件的时候、聚氨酯工作辊的压力引起上辊发生「弯曲」导致产品的中间部分折弯不好的地方会发生「弯曲現象」。通过油压的压力控制聚氨酯工作辊中间的升高、成功解决问题。(PAT.)

加工可能尺寸

工件

聚氨酯卷板成形加工

聚氨酯工作辊的金属折弯加工方法是上辊(铁)和聚氨酯辊(铁芯内模上烧伤聚氨酯漆膜)推压使聚氨酯辊产生凹陷,利用这个压力使工件紧贴上辊轴旋转、加工成圆形。因此要变更折弯口径的话基本上要更换上辊轴的直径、或者在上辊轴上安装成形圈使直径发生变化。

小口径加工
大口径加工

顶部托架

上辊轴和成形圈之间的间隙比较大的话成形圈比较稳定,加工产品容易下料。为了这个目的通过顶部托架将成形圈升起来。另外、加工产品比较小的话,为了防止二重重叠卷板情况的发生也安装有上升用顶部托架。

加工工件

加工顺序

标准式样

  • 上面式样是以SS400标准为基准设定的、根据工件式样不同可以变更。详细式样商谈后定下来。工作辊式样如有变更恕不另行通知。
  • 咨询时请告知下面事项
    材质・产品尺寸(最小・最大径)・生产数量(日数)・素材尺寸(板厚×长度×宽度)・前工程・卷板精度

产品品用途

  • 自动車排气管
  • 电机箱
  • 电热水壶外筒
  • 空调用管道
  • 油过滤器
  • 混凝土泵车五金件
  • 暖炉燃焼筒
  • 锅炉箱
  • 太阳热水器水箱
  • 压塑机水箱
  • 农机具
  • 架杆变压器
  • 空气过滤器
  • 线圈内模
  • 外装幕墙
  • 焚烧炉
  • 灭火器瓶
  • 减震阻尼
  • 钢桶

可选择

层叠的工件 自动卷板成形、在量产上非常具有威力。

通过顶部托架将成形工件往上吊、工件下料非常容易。

加工小口径的工件时使用。工件的下料装置能够简单地自动开关。

小型折弯机型。加工后、工件自动落下。

原来的锥度加工需要非常熟练的技术。 使用艾塞路的独创技术能够非常简单地进行加工。

从工件上料到加工、下料全自动化,实现大幅节省人力的机器。在量产能够发挥很大的威力。

可以使用各种各种角度的锥度辊代替上辊来工作。
