GRG系列　模具用

高精密滚针型导柱 GRG系列 模具用

MILLION GUIDE GRG Series For die-set
标准套件尺寸图 Standard set size figure
零件编号
Part number
构成零件
Component
零件名称
Part name
材质
Material
注释
Notes
1
导柱
Post
专用钢
Special purpose steel
硬度HRC60~63
Hardness
2
导套
Bush
专用钢
Special purpose steel
硬度HRC60~63
Hardness
3
滚针套
Retainer
工程塑料
Engineering plastic
滚针:专用钢
Roller:Special purpose steel
4
底盖
End cap
碳钢
Carbon steel
5
弹簧
Spring
钢琴线
Piano wire
配件记号
Option symbol
6 OP
可动挡块
Movable stopper
碳钢
Carbon steel 		S
7 OP
备用滚针套
Spare retainer
工程塑料
Engineering plastic
L: 工程塑料
Engineering plastic
※OP ⇒配件 Optional part

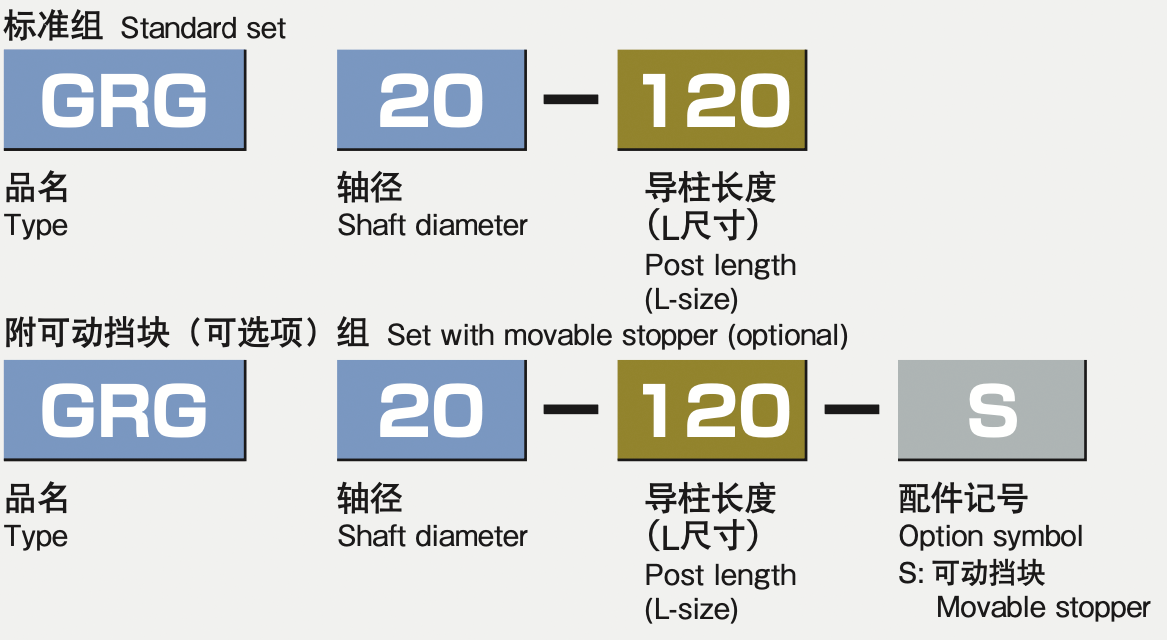

订购型号 Order type

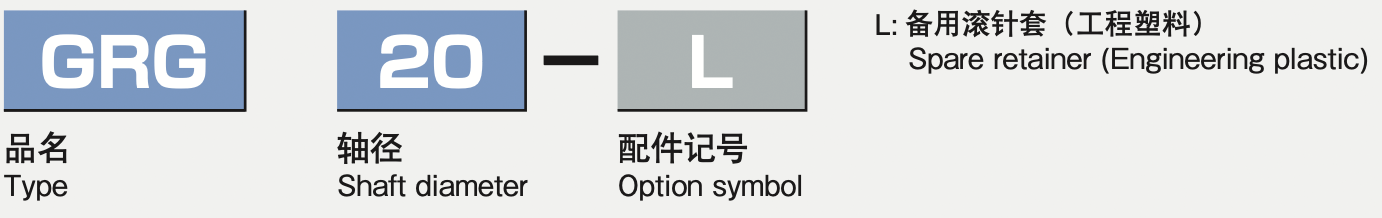

备用滚针套(可选项) Spare retainer(optional)

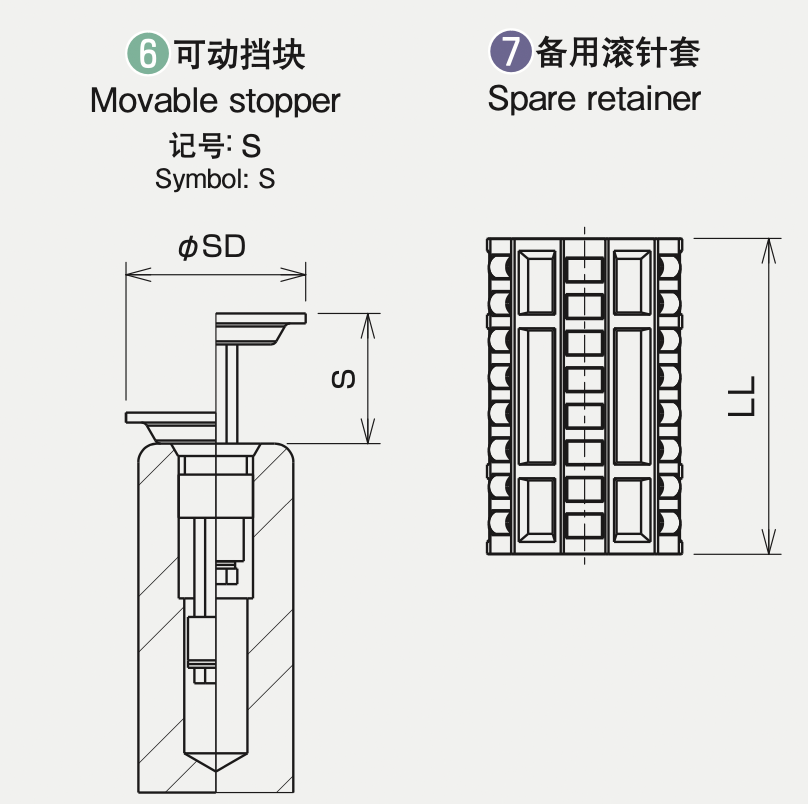

配件尺寸图 Optional item size figure
标准套件尺寸表 Standard set size table
1
导柱
Post 		2
导套
Bush 		3 7
滚针套
Retainer 		4
底盖
End cap 		6
可动挡块
Movable stopper
品名
Product name
 φD L(选择) φD1 L1 L2 T M×深 φDS LS LL L3 L4 φD2 附属螺丝
Screw size
 φSD S
GRG13 13 50・60・70 20 10 7 5 M6x15 24 30 25 8 4 17 M6x15 - -
GRG16 16 50・60・80 23 10 7 5 M6x15 30 40 30 10 4 22 M6x15 - -
GRG20 20 90・100・120 29 15 7.5 5 M8x18 37 50 40 14 7 28 M8x25 24 17
GRG25 25 100・120・130 36 18 9 8 M8x18 44 61 51 14 7 35 M8x25 29 21
GRG28 28 95・120・140・160 39 20 10 10 M10x22 47 67 57 16 8 36 M10x30 33 21
GRG32 32 120・140・160 44 23 11.5 10 M10x22 54 73 63 16 8 40 M10x30 37 28
GRG38 38 140・160・180 53 27 13.5 12 M12x27 64 78 66 18 10 49 M12x35 44 25
弹簧长度标准设计表 Srandard setting table of spring length

弹簧长度RL(无可动挡块用) Spring length RL (without movable stopper)

D/L 50 60 70 80 90 95 100 120 130 140 160 180
13 30 40 50 - - - - - - - - -
16 30 40 - 60 - - - - - - - -
20 - - - - 70 - 80 100 - - - -
25 - - - - - - 70 90 100 - - -
28 - - - - - 60 - 80 - 100 120 -
32 - - - - - - - 85 - 105 125 -
38 - - - - - - - - - 95 115 135

弹簧长度RL(附可动挡块用) Spring length RL (without movable stopper)

D/L 90 95 100 120 130 140 160 180
20 80 - 90 110 - - - -
25 - - 80 100 120 - - -
28 - 70 - 90 - 100 130 -
32 - - - 95 - 115 145 -
38 - - - - - 105 135 155
